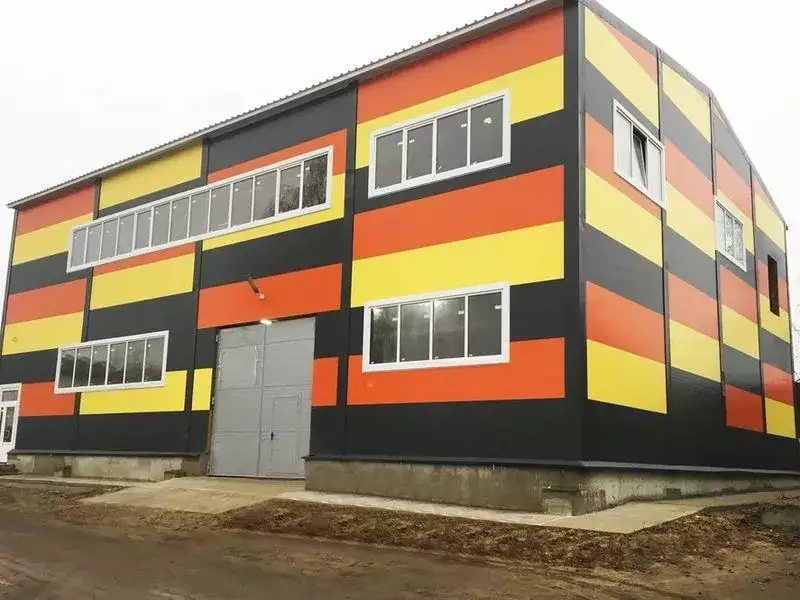

Двухэтажное здание из сэндвич-панелей размером 18х24х7,2 м

Цена от 6 945 140 руб.
Ширина,м
18
Длина,м
24
Высота по наружной стене,м
1 этаж – 3,8 м, 2 этаж – 3,4 м
Площадь здания, м2
540
Срок строительства – 66 рабочих дней:
  • срок изготовления комплекта здания - 28 рабочих дней
  • срок монтажных работ по возведению здания - 38 раб. дней
Срок службы здания – не менее 30 лет.

Дополнительно здание комплектуется:

  • Окна ПВХ р-ром 1,2х12м – 2 шт
  • Окна ПВХ р-ром 1,2х6 м – 5 шт
  • Дверь ПВХ р-ром 1,2х2м – 2 шт
  • Ворота подъемно-секционные р-ром 4х4 м – 1 шт

Климатические нагрузки на которое раcсчитано здание:

  • снеговая нагрузка(III снеговой р-он) 210 кг/м2, согласно СП20.13.330.2017
  • ветровая нагрузка(III ветровой р-он) 53,2 кг/м2 согласно СП20.13.330.2017

Строительство двухэтажного здания из сэндвич-панелей возможно как по текущему типовому проекту, так и с внесением изменений в конструкцию и габариты. Изготовление металлоконструкций осуществляем на собственном производстве. Ниже можно ознакомиться подробно с конструктивом здания.

В стоимость комплекта двухэтажного здания из сэндвич-панелей 6 945 140 руб. входит:

Наименование Количество Стоимость, руб с НДС 20%
Несущий каркас здания:
- сосостав: колонны, фермы покрытия, междуэтажные балки перекрытия, фахверковые стойки, прогоны кровли, связи по колоннам, связи по покрытию, фахверковое заполнение, оконные рамки, стойки ворот, стойки дверей. Материал элементов несущего каркаса- сталь С255 и С345.
Элементы каркаса поставляются маркированными. Все металлоконструкции здания имеют следующее антикоррозионное покрытие: грунт- эмаль в 2-а слоя, общая толщина лакокрасочного покрытия не менее 40 мкм.
38,88 тн 4 587 840 руб.
Метизы для сборки каркаса здания:
- класс прочности болтов 5,8 и 8,8
350 кг 85 750 руб.
Ограждающие конструкции кровли здания:
- трёхслойная сэндвич–панель на основе минераловатной плиты на синтетическом связующем. Плотность минераловатной плиты 110 кг/м3. Толщина сэндвич-панели 120 мм. Наружный и внутренний цвет металлической облицовки - цвет по каталогу RAL 9003 “белый”.
465 м2 1 072 750 руб.
Ограждающие конструкции стен и торцов:
- трёхслойная сэндвич–панель на основе минераловатной плиты на синтетическом связующем. Плотность минераловатной плиты 110 кг/м3. Толщина сэндвич-панели 100 мм. Наружный цвет металлической облицовки – RAL 7024 “графитовый серый”. Внутренний цвет металлической облицовки - RAL 9003 “белый”.
600 м2 1 198 800 руб.
Раздел рабочей документации КМД (паспорт здания) 1 комплект Входит в стоимость поставки
ИТОГО 6 945 140 руб.

*Актуальность цен на строительство двухэтажного здания из сэндвич-панелей уточняйте у менеджера.

Описание конструкции двухэтажного здания из сэндвич-панелей:

Каркас здания размером в плане 18х24 м выполнен по рамно-связевой схеме и состоит из нескольких поперечных двухэтажных рам, объединенных в каркас распорками, прогонами, конструкциями перекрытия. Материал элементов металлических конструкций - сталь С245 и С345.

Первый этаж здания имеет двухпролётную компоновку и перекрывается многопустотными железобетонными плитами, опирающимися на балки. Допускается подвеска грузоподъёмного оборудования (кран, тельфер) к металлическим балкам перекрытия. Второй этаж здания имеет однопролетную компоновку. Неизменяемость каркаса обеспечивается системой связей по колоннам и в покрытии. Доступ на второй этаж осуществляется по внутренней лестнице в кирпичных стенах, в качестве эвакуационного выхода предусмотрена наружная лестница.

Фундаменты подбираются по геологическим условиям площадки строительства (предпочтительнее свайный фундамент).

В качестве ограждающих конструкций кровли и стен применяются сэндвич-панели полной заводской готовности. Толщина сэндвич-панелей подбирается по теплотехническому расчёту в зависимости от температурно-влажностных условий внутри помещения, температуры наружного воздуха.

Конструкции здания рассчитаны на эксплуатацию здания в качестве складского с офисными помещениями на втором этаже.

Наша компания предлагает строительство двуъэтажных зданий из сэндвич-панелей как по типовым проектам, так и строительство зданий по индивидуальным размерам.
