Связи и распорки

Цена от 102 000 руб. за 1 тонну

В стоимость изготовления распорок и связей входит:

– разработка чертежей раздела КМД,
– стоимость основного металлопроката,
– стоимость вспомогательных материалов,
– стоимость лакокрасочного материала,
– трудозатраты по изготовлению, окраске, маркировки и упаковки связей и распорок,
– трудозатраты по проверке качества изготовленных связей и распорок.

Связи и распорки относятся к элементам основного каркаса здания. Связи объединяют поперечные рамы каркаса в единую геометрически неизменяемую пространственную систему. В одноэтажных зданиях связи подразделяются на два вида - горизонтальные и вертикальные связи.

Вертикальные связи по колоннам воспринимают нагрузки действующие вдоль здания: давление ветра, усилия от торможения кранов.

Горизонтальные связи устанавливаются, как правило, в покрытии здания и ставятся по верхнему и нижнему поясу ферм.

Вертикальные связи

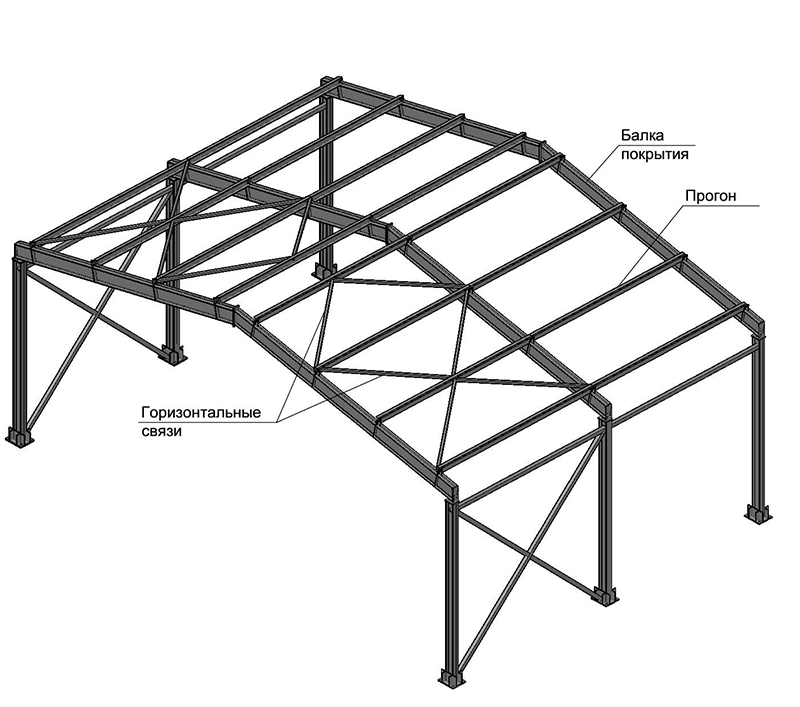

Горизонтальные связи

При монтаже каркасов строительных объектов используют элементы жесткости и пространственной устойчивости. Металлические распорки и связи усиливают прочность остова сооружения. Такое решение исключает прогиб несущих конструкций от действия силы сжатия, перераспределяют поперечные нагрузки, удерживают другие элементы каркаса от смещения. В результате колонны, опоры, стойки, стены здания испытывают минимальные воздействия, что увеличивает эксплуатационный ресурс всего сооружения.

Назначение распорок и связей

Основная область применения системы вспомогательных элементов жесткости – строительство быстровозводимых объектов. Остов зданий составляет прочный металлический каркас. Использование инновационной технологии позволяет в краткие сроки строить производственные, коммерческие, складские сооружения и объекты жилого назначения. Системы связей и распорок выполняют следующие функции:

распределение усилий, воспринимаемых несущими элементами;
обеспечение жесткости, повышение порога прочности каркаса;
усиление пространственной устойчивости металлоконструкций;
организация безопасной эксплуатации зданий и сооружений;
создание оптимальной связки поперечных элементов каркаса;
устранение вероятности опрокидывания колонн в пролетах;
упрощение процесса монтажа технически сложных объектов;
усиление устойчивости ферм, образующих кровлю сооружения;
сохранение неизменности пространственной формы каркаса;
повышение устойчивости остова к сжатию и внешним нагрузкам.

При помощи стальных связей и распорок возводят металлическую основу зданий разного назначения: ангаров, цехов, складов, жилых домов. По каркасной технологии можно строить здания в любое время года. Металлоконструкции оказывают минимальное давление на фундамент, поэтому монтаж допускается на всех типах оснований.

Разновидности стальных распорок и связей

В пространственной интерпретации металлический каркас состоит из вертикальных несущих опор (стен, колонн) и горизонтальных частей (ферм, перекрытий). Распорки рассчитаны на действие основных нагрузок и перераспределение давления на все сооружение. Связующие системы повышают устойчивость каркаса к внешним воздействиям. В зависимости от выполняемых функций элементы жесткости образуют следующие виды связей:

Поперечные между верхними поясами ферм. Предотвращают потерю устойчивости при достижении критической величины усилия.
Поперечные связи в плоскости нижних поясов ригелей. Увеличивают жесткость каркаса, образуя замкнутый контур.
Вертикальные распорки между фермами. Сохранят прочность положения опор, препятствуют заваливанию одиночных ферм.
Вертикальные связи между колоннами. Отвечают за устойчивость опорных элементов в плоскости рам, крепятся анкерами.
Продольные горизонтальные распорки в нижнем поясе ригелей. Воспринимают воздействия кранов.
Вертикальные связи в нижнем ярусе. Служат монтажными элементами при установке колонн и нужны для устойчивости подкрановой части.

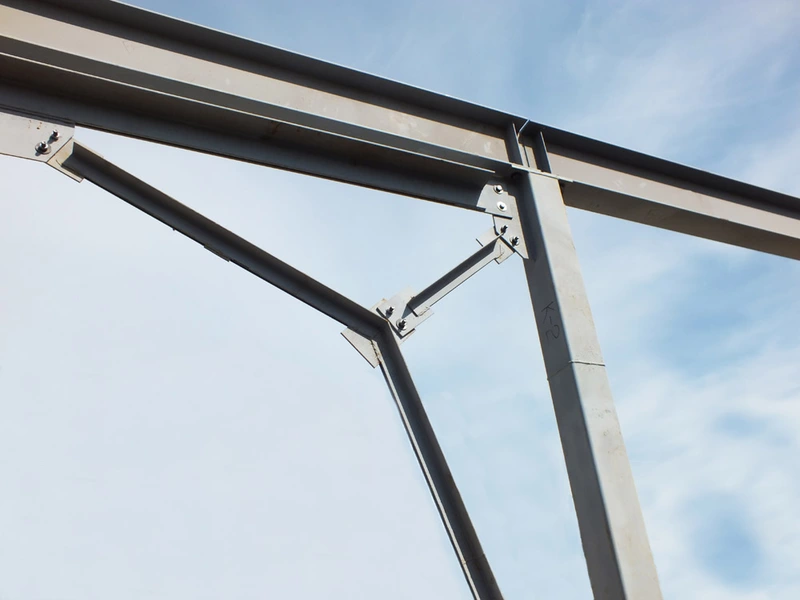

Виды металлических распорок

Металлические распорки бывают сплошными и решетчатыми. По типу соединения – сварные, сборные (винтовые, болтовые), клепаные, комбинированные. Их изготавливают из профиля квадратного сечения, уголка, швеллера или стальных балок. Вспомогательные элементы классифицируют по типу монтажа:

угловые – расположены в ряд, необходимы для зданий с малопролетными каркасами;
перекрестные – связи установлены с пересечением, соединены друг с другом посередине;
портальные узлы – имеют П-образную форму, необходимы для конструкций с проемами.

Для защиты от коррозии применяют специальную обработку. Размеры изделий определяют в зависимости от габаритов каркаса сооружения, шага установки колонн и расчетных нагрузок.
