Изготовление прогонов
Цена от 96 000 руб. за 1 тонну
В стоимость изготовления прогонов входит:
– разработка чертежей раздела КМД,
– стоимость основного металлопроката,
– стоимость вспомогательных материалов,
– стоимость лакокрасочного материала,
– трудозатраты по изготовлению, окраске, маркировки и упаковки прогонов,
– трудозатраты по проверке качества изготовленных прогонов.

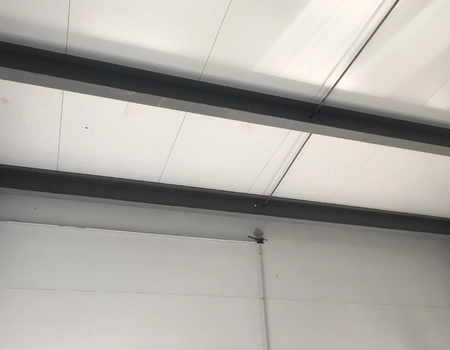

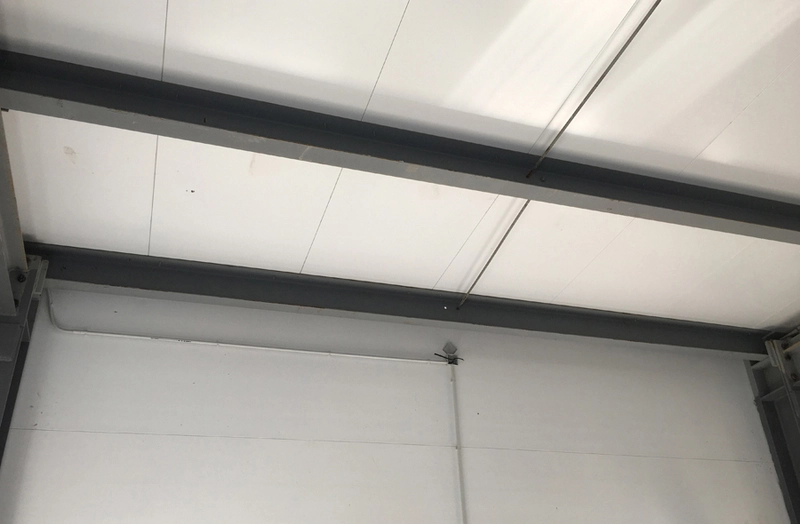

Прогон является частью металлического каркаса покрытия здания и относится к второстепенным элементам несущего каркаса здания. Металлический прогон применяется для восприятия нагрузки от веса кровли и передачи её на каркас здания. К прогонам крепятся ограждающие конструкции - это проф. настил, сэндвич-панели.
По виду прогоны бывают сплошного и решётчатого сечения:
| Прогон сплошного сечения | Прогон решётчатого сечения |
 |
 |
При изготовлении прогонов применяется следующий тип металлопроката:
На тип применяемого металлопроката влияют следующие факторы: снеговая нагрузка, расстояние перекрываемого пролёта, марка стали, условия эксплуатации.
При строительстве зданий и сооружений разного назначения для возведения стеновых и кровельных систем используют прогоны. Стальные элементы применяют при монтаже строений с металлическим каркасом, установки стропильных и ограждающих конструкций. Изделия востребованы в коммерческом, производственном, гражданском строительстве. Металлический прогон воспринимает динамические нагрузки, возникающие от воздействия веса кровли на остов здания. Детали служат вспомогательными элементами для крепления профнастила, сэндвич-панелей.
Особенности и назначение прогонов
Каркасы сооружений возводят из несущих опор (колонн, стоек) и горизонтальных металлических балок, которые и называются прогонами. Они связывают остов в целостную конструкцию, равномерно распределяют нагрузки. Такие части зданий служат опорами и одновременно фиксируют кровлю на металлическом каркасе. Особенности стальных прогонов:
- для изготовления используют швеллеры, двутавры, уголки;
- надежность балкам придают болтовые или сварные соединения;
- передают основную нагрузку от крыши колоннам, стенам, фермам;
- перераспределение массы кровли происходит на прочный каркас;
- конструкция приобретает устойчивость к ветровым и снеговым нагрузкам;
- стальной материал от коррозии защищает специальное покрытие.
Прогоны обладают небольшой массой и низкой металлоемкостью. Изделия придают каркасам пространственную устойчивость, жесткость, прочность, обеспечивая длительный срок эксплуатации сооружения. Нагрузка на остов происходит через вспомогательные элементы, снижая силу сжатия.
Виды металлических балок
Прогоны используют для возведения выставочных и торговых павильонов, складов, ангаров, спортивных сооружений. Их применяют при строительстве торгово-развлекательных комплексов, производственных цехов, сельскохозяйственных построек. В зависимости от назначения металлические балки каркасов зданий бывают нескольких видов:
- коньковые прогоны – служат опорой верхней части кровли;
- мауэрлат – устанавливают по периметру стены ближе к основанию стропила;
- боковые прогоны – необходимы для защиты кровельной системы и придания сторонам крыши дополнительной жесткости.
При правильном проектировании, изготовлении и монтаже прогоны способны воспринимать значительные нагрузки, оказывая минимальное давление на несущие конструкции и фундамент.

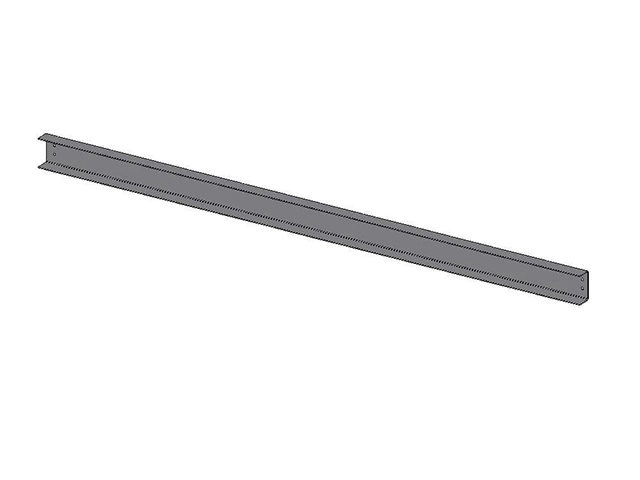

Прогоны сплошного сечения
Производство изделий выполняют согласно разрезной и неразрезной схемам. Для изготовления сплошных прогонов на одну балку нужно меньше стали. Используют для кровель с большим уклоном, чтобы уменьшить косой изгиб, действующий в двух направлениях. Из-за значительного угла ската жесткость балки снижается, возникает значительное напряжение конструкции. Чтобы «разгрузить» кровельную систему, применяют стальные тяжи, спаренные прогоны и элементы с большой горизонтальной жесткостью.

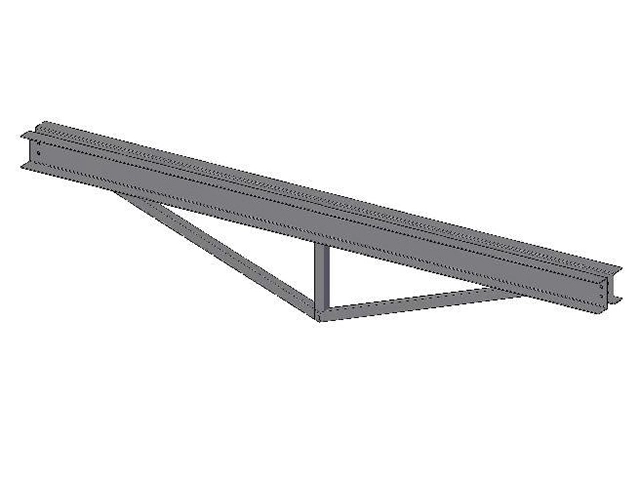

Решетчатые прогоны
Металлические фермы необходимы для монтажа пролетов более 10 м. Решетчатые прогоны характеризуются сложностью изготовления и длительностью установки, наличием множества узловых элементов. Оптимальное решение – использование трехпанельных прогонов, верхний пояс которых образован двумя высокопрочными швеллерами, а решетка состоит из одиночного гнутого швеллера. Чтобы обеспечить боковую жесткость элементов применяют раскосы, зафиксированные в верхнем поясе сваркой.
Процесс изготовления прогонов
На начальном этапе осуществляют проектирование конструкций с учетом характеристик строительного объекта. При разработке чертежей принимают во внимание степень нагрузок кровли на несущие опоры и стены, габаритные размеры сооружения, тип основания, угол наклона кровли. Процесс производства прогонов со сплошным и решетчатым сечением включает несколько этапов:
- составление проектной документации;
- расчет необходимой жесткости балки;
- подготовка сборочных и монтажных чертежей;
- распил проката с прямоугольным сечением;
- сварка элементов или болтовое соединение;
- покраска или горячее цинкование изделий;
- транспортировка прогонов на стройплощадку;
- монтаж металлической фермы согласно проекту.
Стальные прогоны используют при возведении зданий по каркасной технологии. Изделия обеспечивают надежную фиксацию стеновых, кровельных, ограждающих конструкций к остову сооружения.
